Стакан монтажный для крышных вентиляторов
Для облегчения монтажа крышных вентиляторов на любом типе кровли применяют специальную конструкцию утепленного стакана монтажного.

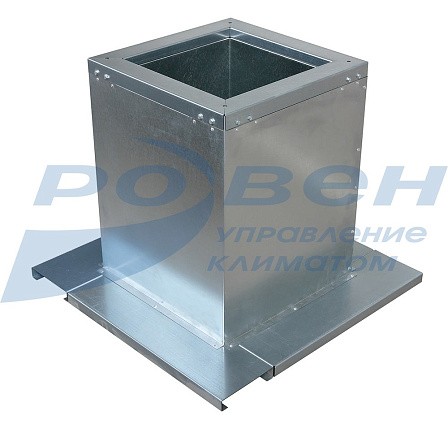

Стакан монтажный представляет собой сборную конструкцию, состоящую из оцинкованной рамы, внутри которой расположены воздуховод квадратного сечения. Боковые стороны рамы закрыты панелями, а между ними и воздуховодом находится термошумоизоляционный материал. Снаружи рамы по контуру выполнены опоры для установки системы на несущую часть кровли. В конструкции стаканов для вентиляторов ВКР (ВКР ДУ) и ВОП предусмотрен переходной фланец.
Стаканы монтажные изготавливаются в следующих исполнениях:
- общепромышленное, корпус из оцинкованной стали (О);
- коррозионностойкое, корпус из нержавеющей стали (К);
- дымоудаления, корпус из оцинкованной стали, термоизоляция из негорючего материала (ДУ).
Для стаканов монтажных возможны следующие компоновки:
- 01 и 11 - без клапана (для всех вентиляторов);
- 02 и 12 - с обратным клапаном на вытяжку (для всех вентиляторов кроме ВОП);
- 03 и 13 - с обратным клапаном на приток (только для вентиляторов ВОП);
- 04 и 14 - с шумоглушащими пластинами (только в общепромышленном исполнении СМ и вентиляторов, а также кроме вентиляторов ВОП);
Компоновки 01, 02, 03, 04 предназначены для установки крышного вентилятора на кровле без уклона, компоновки 11, 12, 13, 14 - для установки на кровле с уклоном. Угол наклона опоры стакана монтажного регулируется в пределах от 4 град до 24 град.
Все компоновки используются для предотвращения неконтролируемого оттока тепла и образования конденсата, при этом стакан может комплектоваться обратным клапаном.
Компоновки 04 и 14 с дополнительными элементами шумоглушения предназначены для снижения аэродинамического шума воздушного потока от работы крышного вентилятора.
При монтаже оборудования в местах примыкания к кровле необходимо обеспечить гидроизоляцию.
Таблица соотношения размера стаканов СМ с серией вентиляторов крышных
|
Изделие |
Модель стаканов монтажных |
||||||||||||
|
Серия вентилятора |
СМ-310 |
СМ-400 |
СМ-440 |
СМ-490 |
СМ-540 |
СМ-590 |
СМ-650 |
СМ-715 |
СМ-800 |
СМ-1065 |
СМ-1165 |
СМ-1305 |
СМ-1435 |
|
1 - ВКР |
|
3,15 |
|
4,0 |
|
5,0 |
|
6,3 |
|
8,0 |
|
10,0 |
12,5 |
|
2 - ВКРФ |
|
3,55 |
4,0 |
4,5 |
5,0 |
5,6 |
6,3 |
7,1 |
8,0 |
9,0 |
10,0 |
11,2/12,5 |
|
|
3 - ВКРС |
3,55 |
4,0 |
4,5 |
5,0 |
5,6 |
6,3 |
7,1 |
8,0 |
9,0 |
10,0 |
11,2/12,5 |
||
|
4 - ВОП |
|
4,0 |
4,5 |
5,0 |
5,6 |
6,3 |
7,1 |
8,0 |
9,0 |
10,0 |
11,2/12,5 |
||
|
5 - ВКРФ-М |
22 |
31 |
35 |
40 |
45 |
50 |
56 |
63 |
71 |
80 |
90 |
100 |
112/125 |
|
6 - ВКР-ДУ |
|
|
4,0 |
|
5,0 |
|
6,3 |
|
8,0 |
|
10,0 |
12,5 |
|
|
7 - ВКРФ-ДУ |
3,55 |
4,0 |
4,5 |
5,0 |
5,6 |
6,3 |
7,1 |
8,0 |
9,0 |
10,0 |
11,2/12,5 |
||
|
8 - ВКРС-ДУ |
3,55 |
4,0 |
4,5 |
5,0 |
5,6 |
6,3 |
7,1 |
8,0 |
9,0 |
10,0 |
11,2/12,5 |
||
Таблица соотношения исполнения и компоновки стаканов СМ с серией вентиляторов крышных
|
Серия вентилятора |
Исполнение и компоновка стаканов монтажных |
||||||||
|
О |
ДУ |
К |
|||||||
|
1/11 |
2/12 |
3/13 |
4/14 |
1/11 |
2/12 |
1/11 |
2/12 |
3/13 |
|
|
1 - ВКР |
+ |
+ |
|
+ |
|
+ |
+ |
|
|
|
2 - ВКРФ |
+ |
+ |
+ |
+ |
+ |
||||
|
3 - ВКРС |
+ |
+ |
+ |
+ |
+ |
||||
|
4 - ВОП |
+ |
|
+ |
|
+ |
|
+ |
||
|
5 - ВКРФ-М |
+ |
+ |
|
+ |
+ |
+ |
|
||
|
6 - ВКР-ДУ |
|
+ |
+ |
|
|||||
|
7 - ВКРФ-ДУ |
+ |
+ |
|||||||
|
8 - ВКРС-ДУ |
+ |
+ |
|||||||

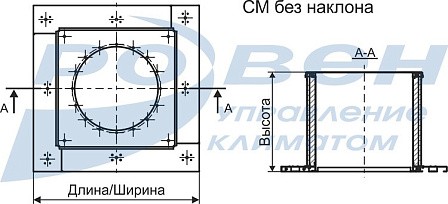

Габаритные и присоединительные размеры стаканов монтажных СМ компоновок 01, 02, 03, 04 без регулировки угла наклона кровли (мм)
|
Модель стакана монтажного |
А |
В |
L |
L1 |
D* |
D1* |
d* |
d1 |
n* |
n1 |
m |
|
СМ-310 |
310 |
725 |
416 |
350 |
- |
- |
- |
9 |
- |
4 |
4 |
|
СМ-400 |
400 |
815 |
506 |
440 |
315 |
349 |
9,2 |
9 |
8 |
4 |
4 |
|
СМ-440 |
440 |
855 |
546 |
480 |
- |
- |
- |
9 |
- |
4 |
4 |
|
СМ-490 |
490 |
905 |
596 |
530 |
400 |
434 |
9,2 |
9 |
8 |
4 |
4 |
|
СМ-540 |
540 |
955 |
646 |
580 |
450 |
479 |
9,2 |
9 |
8 |
4 |
8 |
|
СМ-590 |
590 |
1005 |
696 |
630 |
500 |
534 |
9,2 |
9 |
16 |
4 |
8 |
|
СМ-650 |
650 |
1065 |
757 |
690 |
560 |
589 |
9,2 |
9 |
16 |
4 |
8 |
|
СМ-715 |
715 |
1130 |
822 |
755 |
630 |
665 |
9,2 |
9 |
16 |
4 |
8 |
|
СМ-800 |
800 |
1215 |
909 |
840 |
710 |
739 |
9,2 |
11 |
16 |
4 |
8 |
|
СМ-1065 |
1065 |
1533 |
1232 |
1149 |
800 |
829 |
11,2 |
11 |
16 |
4 |
8 |
|
СМ-1165 |
1165 |
1633 |
1333 |
1250 |
900 |
938 |
11,2 |
11 |
16 |
4 |
8 |
|
СМ-1305 |
1305 |
1773 |
1472 |
1389 |
1000 |
1030 |
11,2 |
11 |
16 |
4 |
8 |
|
СМ-1435 |
1435 |
1903 |
1605 |
1522 |
1120/ 1250 |
1164/ 1280 |
11,2 |
13 |
16 |
4 |
8 |
* Размеры для вентиляторов ВКР, ВКР ДУ и ВОП (переходной фланец).
** Размеры через дробь (D и D1) указаны для номеров колес вентиляторов 11,2 и 12,5 соответственно.

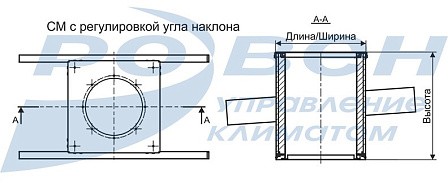

Габаритные и присоединительные размеры стаканов монтажных СМ компоновок 11, 12, 13, 14 с регулировкой угла наклона кровли (мм)
|
Модель стакана монтажного |
А |
В |
L |
L1 |
Н |
D* |
D1* |
d* |
d1 |
n* |
n1 |
|
СМ-310 |
310 |
410 |
416 |
350 |
600 |
- |
- |
- |
9 |
- |
4 |
|
СМ-400 |
400 |
500 |
506 |
440 |
600 |
315 |
349 |
9,2 |
9 |
8 |
4 |
|
СМ-440 |
440 |
540 |
546 |
480 |
600 |
- |
- |
- |
9 |
- |
4 |
|
СМ-490 |
490 |
590 |
596 |
530 |
650 |
400 |
434 |
9,2 |
9 |
8 |
4 |
|
СМ-540 |
540 |
640 |
646 |
580 |
650 |
450 |
479 |
9,2 |
9 |
8 |
4 |
|
СМ-590 |
590 |
690 |
696 |
630 |
700 |
500 |
534 |
9,2 |
9 |
16 |
4 |
|
СМ-650 |
650 |
750 |
757 |
690 |
800 |
560 |
589 |
9,2 |
9 |
16 |
4 |
|
СМ-715 |
715 |
815 |
822 |
755 |
800 |
630 |
665 |
9,2 |
9 |
16 |
4 |
|
СМ-800 |
800 |
900 |
909 |
840 |
800 |
710 |
739 |
9,2 |
11 |
16 |
4 |
|
СМ-1065 |
1065 |
1229 |
1232 |
1149 |
1000 |
800 |
829 |
11,2 |
11 |
16 |
4 |
|
СМ-1165 |
1165 |
1329 |
1333 |
1250 |
1050 |
900 |
938 |
11,2 |
11 |
16 |
4 |
|
СМ-1305 |
1305 |
1469 |
1472 |
1389 |
1100 |
1000 |
1030 |
11,2 |
11 |
16 |
4 |
|
СМ-1435 |
1435 |
1602 |
1605 |
1522 |
1150 |
1120/ 1250 |
1164/ 1280 |
11,2 |
13 |
16 |
4 |
* Размеры для вентиляторов ВКР, ВКР ДУ и ВОП (переходной фланец).
** Размеры через дробь (D и D1) указаны для номеров колес вентиляторов 11,2 и 12,5 соответственно.
Компоновки стаканов
Масса стаканов монтажных (кг)
|
Модель стакана монтаж-ного |
Исп. стака-нов |
Компоновка 01 |
Компоновка 02 |
Компоновка 03 |
Компоновка 04 |
Компоновка 11 |
Компоновка 12 |
Компоновка 13 |
Компоновка 14 |
||||||||
|
без фланца |
с фланцем |
без фланца |
с фланцем |
без фланца |
с фланцем |
без фланца |
с фланцем |
без фланца |
с фланцем |
без фланца |
с фланцем |
без фланца |
с фланцем |
без фланца |
с фланцем |
||
|
СМ-310 |
О(К) |
21,9 |
- |
24,8 |
- |
28,5 |
- |
23,4 |
- |
31,6 |
- |
39,6 |
- |
42,6 |
- |
35 |
- |
|
ДУ |
25,5 |
- |
|||||||||||||||
|
СМ-400 |
О(К) |
25,4 |
29,6 |
29,3 |
34,3 |
33,3 |
38,3 |
27,1 |
32,1 |
36,8 |
42,1 |
40,6 |
44,8 |
46,8 |
51 |
40,5 |
45,4 |
|
ДУ |
30,3 |
35,3 |
|||||||||||||||
|
СМ-440 |
О(К) |
26,9 |
- |
31,3 |
- |
35,5 |
- |
28,8 |
- |
39,2 |
- |
48,2 |
- |
51,2 |
- |
42,9 |
- |
|
ДУ |
32,5 |
- |
|||||||||||||||
|
СМ-490 |
О(К) |
28,9 |
34,3 |
34,3 |
40,6 |
39,1 |
45,5 |
32,8 |
39,1 |
44,2 |
50,8 |
53,2 |
58,6 |
56,2 |
61,6 |
48,7 |
55 |
|
ДУ |
36,1 |
42,5 |
|||||||||||||||
|
СМ-540 |
О(К) |
31,6 |
38,9 |
37,7 |
45 |
42,8 |
50,1 |
35,7 |
43 |
48,1 |
55,4 |
57,1 |
64,4 |
60,1 |
67,4 |
53 |
60,3 |
|
ДУ |
39,8 |
47,1 |
|||||||||||||||
|
СМ-590 |
О(К) |
33,6 |
40,3 |
40,8 |
48,6 |
46,1 |
54 |
37,9 |
45,8 |
53,6 |
61,7 |
61,6 |
68,3 |
64,6 |
71,3 |
59,2 |
67 |
|
ДУ |
43,1 |
51 |
|||||||||||||||
|
СМ-650 |
О(К) |
39,3 |
48,3 |
48 |
57 |
54,4 |
63,4 |
44 |
53 |
66,4 |
75,4 |
75,4 |
84,4 |
79,4 |
88,4 |
72,9 |
81,9 |
|
ДУ |
51,4 |
60,4 |
|||||||||||||||
|
СМ-715 |
О(К) |
42 |
50,4 |
51,9 |
61,7 |
58,7 |
68,5 |
47 |
56,8 |
71,3 |
81,3 |
80,3 |
88,7 |
83,3 |
91,7 |
78,1 |
87,9 |
|
ДУ |
55,7 |
65,5 |
|||||||||||||||
|
СМ-800 |
О(К) |
53,5 |
65,2 |
67,8 |
79,5 |
73,5 |
85,2 |
62,5 |
74,2 |
87,8 |
99,5 |
96,8 |
108,5 |
99,8 |
111,5 |
95,2 |
106,9 |
|
ДУ |
69,5 |
81,2 |
|||||||||||||||
|
СМ-1065 |
О(К) |
161,7 |
195,3 |
186,3 |
219,9 |
195,7 |
229,3 |
191,7 |
225,3 |
181,7 |
214,9 |
210,7 |
244,3 |
215,7 |
249,3 |
201,7 |
245,3 |
|
ДУ |
190,7 |
224,3 |
|||||||||||||||
|
СМ-1165 |
О(К) |
173,3 |
210,6 |
203,9 |
241,2 |
212,9 |
250,2 |
213,3 |
250,6 |
193,3 |
230,6 |
227,9 |
265,2 |
232,9 |
270,2 |
233,3 |
270,6 |
|
ДУ |
207,9 |
245,2 |
|||||||||||||||
|
СМ-1305 |
О(К) |
189,4 |
233,8 |
226,1 |
270,5 |
235,1 |
279,5 |
229,3 |
283,8 |
209,4 |
253,8 |
250,1 |
294,5 |
255,1 |
299,5 |
259,3 |
303,8 |
|
ДУ |
230,1 |
274,5 |
|||||||||||||||
|
СМ-1435 |
О(К) |
204,4 |
264,3 |
249,8 |
309,7 |
258,8 |
318,7 |
254,4 |
314,3 |
224,4 |
283,9 |
273,8 |
333,7 |
278,8 |
338,7 |
284,4 |
334,3 |
|
ДУ |
253,8 |
313,7 |
|||||||||||||||
МАРКИРОВКА:
Стакан монтажный СМ-О-R.1.1-400-2
где: О – исполнение стакана (О – общепромышленное; К – коррозионностойкое;
ДУ- дымоудаления);
R.1 – серия вентилятора (R.1-ВКР; R.2 - ВКРФ, R.3 - ВКРС;
R.4 - ВОП; R.5 - ВКРФ-М; R.6 - ВКР-ДУ, R.7 - ВКРФ-ДУ; R.8 - ВКРС-ДУ);
1 - порядковый номер вентилятора (ВКР 3,15);
400 – модель стакана монтажного;
2 – компоновка стакана (без уклона, с обратным клапаном на вытяжку).
Стакан монтажный СМ-О-R.8.8-1065-14
где: О – исполнение стакана (О – общепромышленное; К – коррозионностойкое;
ДУ- дымоудаления);
R.8 – серия вентилятора (R.1-ВКР; R.2 - ВКРФ, R.3 - ВКРС;
R.4 - ВОП; R.5 - ВКРФ-М; R.6 - ВКР-ДУ, R.7 - ВКРФ-ДУ; R.8 - ВКРС-ДУ);
8 - порядковый номер вентилятора (ВКРС 8,0);
1065 – модель стакана монтажного;
14 – компоновка стакана (с уклоном, с шумоглушащими пластинами).
Не представленные в наличии модели доступны к поставке под заказ
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
