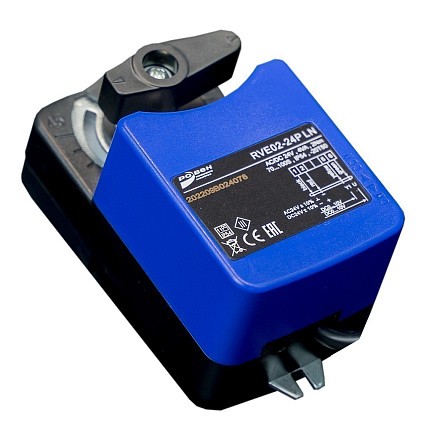

Электропривод RVE для шаровых кранов NVCB
Электроприводы применяются в системах отопления, вентиляции и кондиционирования воздуха для управления и позиционирования шаровых кранов различных размеров. Класс защиты IP54.
Электроприводы могут эксплуатироваться при температуре от -30 до +50 °С.
Электроприводы могут устанавливаться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.
Габаритные размеры электроприводов
|
Тип привода |
A |
А1 |
B |
В1 |
B2 |
C |
E |
F |
K |
Размер вала (оси), мм |
Масса, кг |
|
RVE02-24P LN |
92,5 |
22,5 |
89 |
68 |
58 |
64,5 |
36,5 |
36,5 |
17,5 |
□9 |
0,55 |
|
RVE05-24P LN |
92,5 |
22,5 |
89 |
68 |
58 |
64,5 |
36,5 |
36,5 |
17,5 |
□9 |
0,55 |
Технические характеристики электроприводов
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м |
Условный диаметр |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RVE02-24P LN |
24 |
2 |
DN15(½“) DN20(¾“) |
3,0/2,0 |
-30...+50 |
60...90 |
Плавная регулировка сигналом 0(2)…10 В= |
|
RVE05-24P LN |
5 |
DN15(½“) DN20(¾“) DN25(1“) DN32(1¼“) |
Электрическая схема подключения
