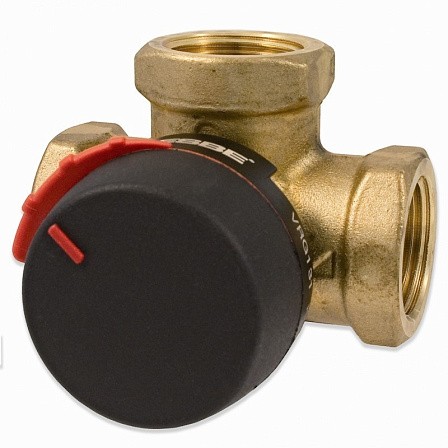

Трехходовые клапаны серии VRG 131
Управляется клапан при помощи электропривода GRUNER.
Клапаны используются в системах вентиляции, обогрева, кондиционирования, водоснабжения, теплых полов, солнечного обогрева. Непригодны для газов.
Клапан VRG 131 изготовлен из специального сплава, который предотвращает прилипание осадка на внутреннюю поверхность, за счет этого срок службы увеличивается во много раз.
Могут быть использованы в качестве смесительного или разделительного устройства. Клапаны имеют внутренние резьбовые соединения. Регулирование осуществляется поворотом штока. Клапаны можно устанавливать в любом положении.
Для работы в ручном режиме клапаны оснащаются антипроскальзывающей ручкой с ограничением угла поворота 90°. Шкала может поворачиваться и переставляться, обеспечения разные варианты расположения клапана при монтаже. При использовании электроприводов GRUNER со специальными адаптерами клапаны легко автоматизируются и поддерживают очень высокую точность регулирования, имея близкую к линейной характеристику.

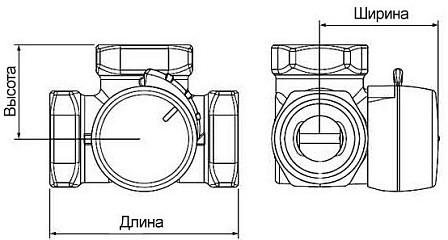

Габаритные и присоединительные размеры (мм)
|
Модель |
Размеры, мм |
|||
|
A |
B |
C |
D |
|
|
VRG 131 15-4,0 |
36 |
72 |
32 |
50 |
|
VRG 131 20-4,0 |
32 |
72 |
32 |
50 |
|
VRG 131 20-6,3 |
32 |
72 |
32 |
50 |
|
VRG 131 25-6,3 |
41 |
82 |
34 |
52 |
|
VRG 131 25-10 |
41 |
82 |
34 |
52 |
|
VRG 131 32-16 |
47 |
94 |
37 |
55 |
|
VRG 131 40-25 |
58 |
116 |
44 |
62 |
|
VRG 131 50-40 |
62 |
125 |
44 |
62 |
Технические характеристики
|
Модель |
Kvs*, м3/час |
Присоединительный типоразмер, дюймы |
Тип привода GRUNER |
Вес, кг |
|
VRG 131 15-4,0 |
4 |
1/2 |
225 (5 Нм) |
0,4 |
|
VRG 131 20-4,0 |
4 |
3/4 |
0,43 |
|
|
VRG 131 20-6,3 |
6,3 |
3/4 |
0,43 |
|
|
VRG 131 25-6,3 |
6,3 |
1 |
0,7 |
|
|
VRG 131 25-10 |
10 |
1 |
0,7 |
|
|
VRG 131 32-16 |
16 |
1 1/4 |
0,95 |
|
|
VRG 131 40-25 |
25 |
1 1/2 |
1,75 |
|
|
VRG 131 50-40 |
40 |
2 |
2,05 |
Технические данные
|
Температура теплоносителя |
–10…+110 °С (кратковременно +130 °С) |
|
Максимальное рабочее давление |
10 бар |
|
Утечки в % от расхода при перепаде давления 100 кПа (1 бар) |
На смешивании <0,05% |
|
Максимальный перепад давления на клапане |
На смешивании 100 кПа (1 бар) |
|
Рабочая среда |
горячая и холодная вода, раствор гликоля в воде (максимальное содержание 50%) |
|
Рабочий угол поворота |
90° |
|
Материал корпуса |
латунь DZR, CW 602N |
|
Материал штока |
композит PPS |
Не представленные в наличии модели доступны к поставке под заказ
