Монтажный стакан для крышных вентиляторов ERF

Монтажные стаканы предназначены для установки крышных вентиляторов ERF на любые виды плоской (FFC) и наклонной (IFC) кровли.

получить консультацию

Описание товара

Характеристики моделей

Купить

Применение монтажных стаканов:

Надежный монтаж крышных вентиляторов
Высокую жесткость конструкций
Защиту воздуховодов

В верхней части стаканов имеется опорная поверхность с резьбовыми заклепками для установки крышного вентилятора, а в нижней – опорная плита для монтажа на несущую кровлю.

Таблица применяемости стаканов монтажных к вентиляторам ERF

Наименование монтажного стакана	Устанавливаемые вентиляторы ERF
FFC 192-250	ERF 192, ERF 220, ERF 225, ERF 250
FFC 280-310	ERF 280, ERF 310
IFC 192-250	ERF 192, ERF 220, ERF 225, ERF 250
IFC 280-310	ERF 280, ERF 310

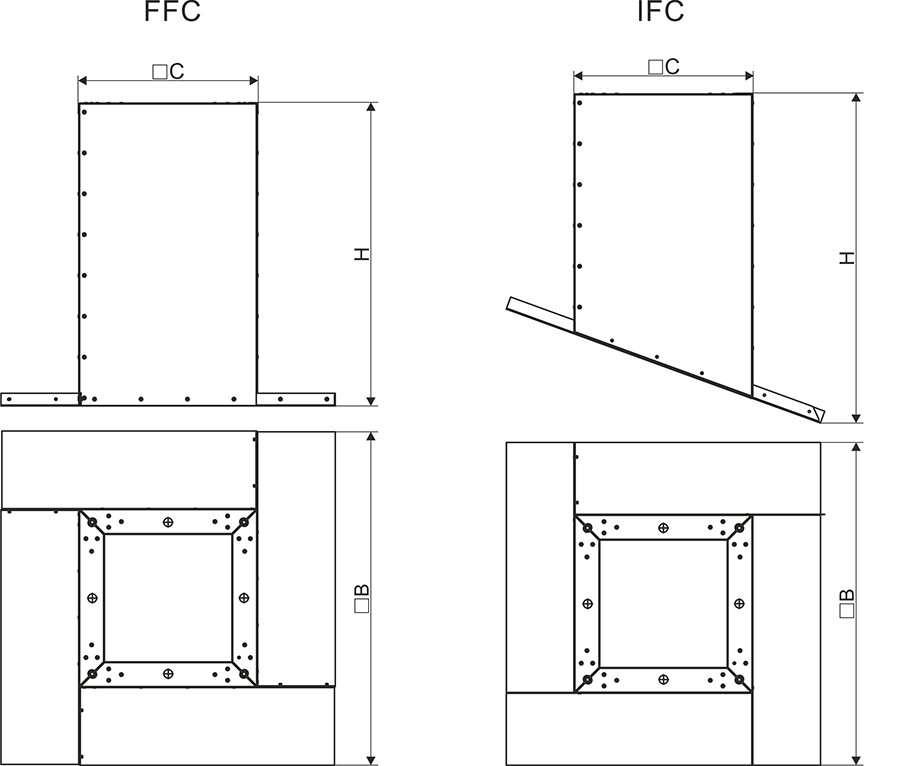

Габаритные размеры монтажных стаканов, мм

ERF стаканы FFC, IFC.jpg

Наименование монтажного стакана	□B	□C	H
FFC 192-250	659±4	353±4	599±4
FFC 280-310	749±4	443±4	599±4
IFC 192-250	637,7	353±4	650±5
IFC 280-310	729,4	443±4	647±5
