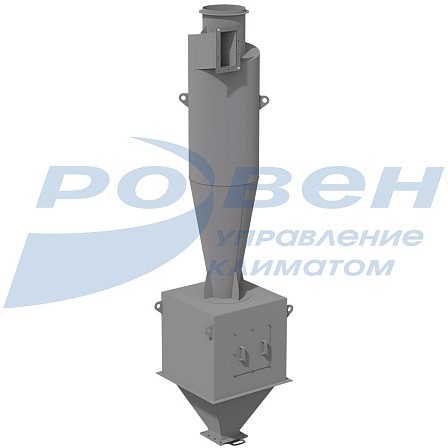

Циклоны ЦН-11
Циклоны ЦН-11 предназначены для сухой очистки воздуха и газов, выделяющихся при некоторых технологических процессах (сушка, обжиг, агломерация, сжигание топлива и т.д.), а также для очистки аспирационного воздуха. Применяются на предприятиях черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, в энергетике и т.д. Применение циклонов недопустимо в условиях взрывоопасных сред. Не рекомендуется их применять также для улавливания сильнослипающихся пылей, абразивов,в особенности при малом диаметре циклона. Циклоны изготавливают одиночного исполнения (внутренний диаметр 400...800 мм) и группового.
Циклон ЦН -11 аналогичен циклону ЦН-15, с углом наклона входного патрубка относительно горизонтальной оси α=110
Технические характеристики
| Наименование | Производительность по воздуху, м3/ч | Масса, кг | Наименование | Производительность по воздуху, м3/ч | Масса, кг |
| ЦН-11-400 | 970-1270 | 66 | ЦН-11-400х4 | 3620-4710 | 697 |
| ЦН-11-500 | 1510-1980 | 88 | ЦН-11-500х4 | 5660-7360 | 1077 |
| ЦН-11-630 | 2403-3140 | 247 | ЦН-11-630х4 | 8980-11680 | 1978 |
| ЦН-11-800 | 3880-5070 | 391 | ЦН-11-800х4 | 14500-18200 | 2943 |
Основные габаритные и присоединительные размеры (мм)
|
Типоразмер циклона |
D |
d |
d1 |
a |
b |
l |
ht |
hц |
hк |
hв |
H |
|
ЦН-11-400 |
400 |
240 |
120 |
192 |
104 |
240 |
633 |
832 |
800 |
120 |
1761 |
|
ЦН-11-500 |
500 |
300 |
150 |
240 |
130 |
300 |
789 |
1040 |
1000 |
150 |
2200 |
|
ЦН-11-630 |
630 |
378 |
190 |
302 |
164 |
380 |
992 |
1307 |
1260 |
190 |
2768 |
|
ЦН-11-800 |
800 |
480 |
240 |
384 |
208 |
480 |
1257 |
1664 |
1600 |
240 |
3521 |
Аэродинамические характеристики для одиночных циклонов
Аэродинамические характеристики для групп из четырех циклонов
